Macchina automatica di palletizzazione di casse.

Introduzione

Una pallettizzatrice automatica di cartoni è l'ultima macchina in una linea di confezionamento di cartoni e quella che decide la velocità con cui i prodotti finiti possono lasciare il reparto di imballaggio. Invece di due o tre operatori che sollevano manualmente i cartoni su un pallet, la macchina preleva, raggruppa e impila ogni cartone in uno schema ripetitivo e programmabile fino a quando il pallet non è completo e pronto per la spedizione.

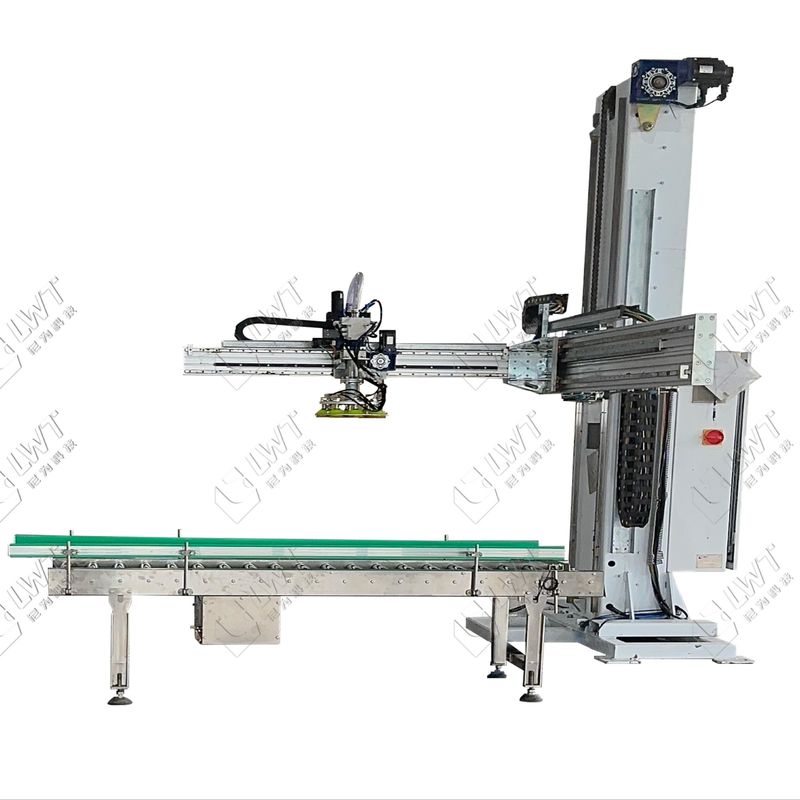

Questa pagina copre la pallettizzatrice a colonna singola LWT, un'unità servo-assistita costruita per cartoni e casse termoretraibili in film PE. Una singola colonna verticale supporta la testa di impilamento, in modo che la macchina mantenga un ingombro compatto alla fine della linea pur impilando fino a un'altezza di schema pallet di 2200 mm.

È più spesso specificata come macchina pallettizzatrice di cartoni per linee di produzione di conserve, dove i cartoni riempiti e sigillati arrivano dalla macchina confezionatrice di cartoni e devono essere unitizzati prima dello stoccaggio o del carico del container. La stessa piattaforma funziona su linee di bevande, acqua in bottiglia, olio commestibile, prodotti chimici per uso quotidiano e alimenti per animali domestici.

Dove la pallettizzazione manuale fallisce

La pallettizzazione manuale è economica fino a quando la linea non accelera. Un singolo operatore può impilare circa duecento cartoni all'ora ad altezza ridotta, e il lavoro è limitato dalla portata: i cartoni sopra il livello delle spalle vengono impilati lentamente e raramente rimangono squadrati.

Tre problemi si presentano su quasi tutte le linee che ancora pallettizzano a mano:

• Carico di manodopera. Da due a tre operatori per turno, più copertura di sollievo, copertura di interruzione e straordinari durante la stagione di punta.
• Deriva dello schema. I pallet impilati a mano si inclinano, si spostano durante il trasporto e arrivano danneggiati al cliente, il che si traduce in reclami e resi.
• Arresto-avvio della linea. Il confezionamento dei cartoni avviene continuamente, quindi ogni cambio di pallet o pausa di turno ferma l'intera linea a monte.

La nostra soluzione: pallettizzazione a colonna singola servo-assistita

La pallettizzatrice a colonna singola LWT si occupa del lavoro di impilamento con una testa di impilamento servo-assistita che si sposta in una posizione programmata per ogni singolo strato. Poiché la posizione proviene dal programma e non da un occhio umano, lo schema è identico sul primo pallet e sul millesimo.

Il prelievo è abbinato alla superficie del tuo cartone: una presa a vuoto per confezioni termoretraibili in film PE e un dispositivo di pinza per cartoni ondulati. La testa di impilamento stessa può essere specificata come testa di presa a strato intero, che solleva uno strato completo in un unico movimento per una maggiore produttività, o una testa di presa a singolo cartone per dimensioni di cartoni miste e schemi irregolari.

In un unico ciclo automatico continuo, la macchina completa l'alimentazione del prodotto, il raggruppamento e la disposizione, l'alimentazione del pallet vuoto, la pallettizzazione a strato intero e lo scarico del pallet completo. Dove gli operatori altrimenti trasporterebbero i pallet a mano, un unità opzionale di stoccaggio e dispensazione pallet vuoti può essere aggiunta, in modo che un pallet venga rilasciato automaticamente e la linea continui a funzionare.

I cartoni vengono alimentati dalla macchina confezionatrice di cartoni ed escono sul sistema di trasporto verso la fasciatrice o il magazzino prodotti finiti. I componenti elettrici sono forniti da Schneider o Omron (o classe equivalente), quindi i ricambi industriali standard sono disponibili localmente quando necessari.

Principali vantaggi

Come funziona il ciclo di pallettizzazione

1. I cartoni escono dalla macchina confezionatrice di cartoni ed entrano nella pallettizzatrice sul nastro trasportatore di ingresso.
2. La stazione di raggruppamento dispone i cartoni in arrivo secondo lo schema dello strato memorizzato nel programma.
3. La testa di impilamento preleva lo strato formato in modalità strato intero, o ogni singolo cartone in modalità singolo cartone.
4. La colonna si sposta nella posizione X/Y programmata e abbassa lo strato sul pallet.
5. Il controller ripete il ciclo, strato per strato, fino a raggiungere l'altezza del pallet programmata.
6. Il pallet finito viene scaricato sul sistema di trasporto verso la fasciatrice o il magazzino, e un nuovo pallet viene rilasciato automaticamente.

Applicazioni

Specifiche tecniche

FAQ

D: Qual è la differenza tra la testa di presa a strato intero e la testa di presa a singolo cartone?

R: La testa a strato intero preleva uno strato completo di cartoni in un unico movimento ed è l'opzione più veloce per cartoni uniformi. La testa a singolo cartone posiziona i cartoni uno per uno, il che è adatto per dimensioni di cartoni miste, schemi irregolari e frequenti cambi di prodotto. Entrambe le teste si adattano alla stessa pallettizzatrice a colonna singola, quindi la scelta può essere rivista man mano che la gamma di prodotti si sviluppa.

D: Questa pallettizzatrice può essere aggiunta a una linea che già gestiamo?

R: Sì. La macchina è progettata per lavorare a valle di una macchina confezionatrice di cartoni o di un case packer e a monte di una fasciatrice. Condividi le dimensioni del tuo cartone, le dimensioni del pallet e i cartoni richiesti al minuto, e i nostri ingegneri confermeranno il layout della linea e lo schema di impilamento prima dell'ordine.

D: Quali dimensioni di pallet e altezze di impilamento sono supportate?

R: Vengono gestiti pallet standard da L1000-1200 x L1000-1200 mm, con una dimensione massima dello schema pallet di L1200 x L1000 x H2200 mm. Altre dimensioni di pallet possono essere accommodate con un design personalizzato.

D: Come viene consegnata e installata la macchina?

R: Il tempo di consegna è di circa 45 giorni. La pallettizzatrice è imballata in sacchi di plastica, cartoni di plastica e cartoni di legno per il trasporto marittimo. Gli ingegneri LWT supportano l'installazione e la messa in servizio, in loco o da remoto, fino a quando i primi pallet completi non funzionano correttamente.

Contatti

Inviaci le dimensioni del tuo cartone, le dimensioni del pallet e l'output target all'ora: i nostri ingegneri ti restituiranno un disegno dello schema di impilamento e un preventivo definitivo.

Preferisci vedere la macchina in funzione prima? Richiedi un video di una linea di pallettizzazione in funzione, o prenota una chiamata con un ingegnere LWT per rivedere il tuo layout di fine linea.

Ottieni una proposta gratuita di layout di fine linea
