Macchina automatica di palletizzazione di casse.

Introduzione

UNpalettizzatore automatico di cartoniè l'ultima macchina di una linea di cartoni confezionati e quella che decide la velocità con cui i prodotti finiti possono lasciare il reparto di imballaggio. Invece di due o tre operatori che sollevano manualmente le casse su un pallet, la macchina preleva, raggruppa e impila ogni cassa secondo uno schema ripetitivo e programmabile finché il pallet non è completo e pronto per la spedizione.

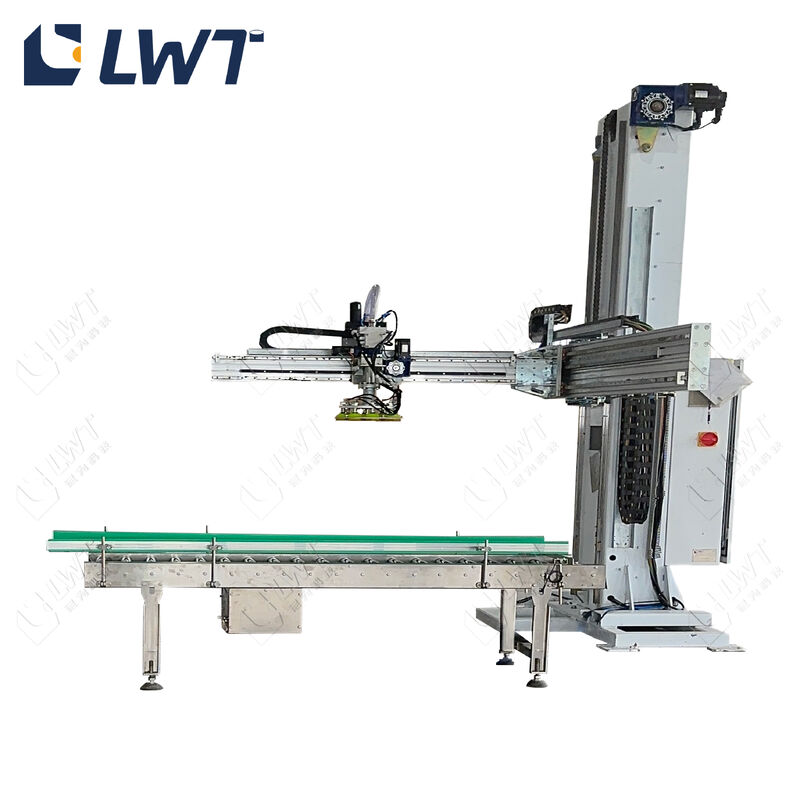

Questa pagina copre la LWTpalettizzatore a colonna singola, un servizioUnità o-driven costruita per scatole di cartone e astucci termoretraibili con film PE. Una singola colonna verticale sostiene la testa di impilamento, quindi la macchina mantiene un ingombro compatto alla fine della linea pur impilando fino a un'altezza di pallet di 2200 mm.

Nella maggior parte dei casi viene specificato come amacchina per la pallettizzazione di cartoni per la linea di produzione di alimenti in scatolaprogetti, dove arrivano cartoni pieni e sigillati damacchina confezionatrice in cartonee devono essere unificati prima dello stoccaggio o del caricamento del container. La stessa piattaforma funziona con le linee di bevande, acqua in bottiglia, olio commestibile, prodotti chimici quotidiani e alimenti per animali domestici.

Dove la pallettizzazione manuale fallisce

La pallettizzazione manuale è economica finché la linea non accelera. Un singolo operatore può impilare circa un paio di centinaia di casse all'ora a un'altezza ridotta, e il lavoro è limitato dalla portata: le casse sopra il livello delle spalle vengono impilate lentamente e raramente rimangono quadrate.

Tre problemi si presentano su quasi tutte le linee che ancora pallettizzano a mano:

• Carico di lavoro.Da due a tre operatori per turno, più copertura assicurativa, copertura per pausa e straordinari in alta stagione.
• Deriva del modello.I pallet impilati a mano si inclinano, si spostano durante il trasporto e raggiungono il cliente danneggiati, il che si trasforma in reclami e resi.
• Inizio-interruzione della linea.L'imballaggio in casse funziona ininterrottamente, quindi ogni cambio di pallet o interruzione del turno ferma l'intera linea dietro di esso.

La nostra soluzione: pallettizzazione a colonna singola servoguidata

Il palettizzatore a colonna singola LWT svolge il lavoro di impilamento con atesta di impilamento servoassistitache viaggia verso una posizione programmata per ogni singolo strato. Poiché la posizione viene dal programma e non dall'occhio umano, lo schema è identico sul primo pallet e sul millesimo.

Il pick-up è adattato alla superficie della vostra valigia: apresa a vuotoper pacchi termoretraibili in film PE e un dispositivo di pinzatura per cartoni ondulati. La testa di impilamento stessa può essere specificata come atesta di presa a strato intero, che solleva uno strato completo in un unico movimento per una maggiore produttività, o cometesta di presa a custodia singolaper casse di dimensioni miste e modelli irregolari.

In un ciclo automatico continuo la macchina completa l'alimentazione, il raggruppamento e la disposizione del prodotto, l'alimentazione dei pallet vuoti, la pallettizzazione dello strato intero e lo scarico dei pallet pieni. Laddove gli operatori altrimenti introdurrebbero i pallet a mano, è un optionalUnità di stoccaggio e dispenser per pallet vuotipuò essere aggiunto, quindi un pallet viene rilasciato automaticamente e la linea continua a funzionare.

Le casse vengono alimentate dalla confezionatrice in cartone e lasciano sulsistema di trasportoverso l'avvolgitore o il magazzino dei prodotti finiti. I componenti elettrici provengono daSchneider o Omron (o stessa classe), quindi i ricambi industriali standard sono disponibili localmente quando necessari.

Vantaggi principali

Come funziona il ciclo di pallettizzazione

1. Le casse lasciano la confezionatrice in cartone ed entrano nel pallettizzatore sul trasportatore di alimentazione.
2. La stazione di raggruppamento dispone i casi in arrivo secondo lo schema a strati memorizzato nel programma.
3. La testa di impilamento preleva lo strato formato in modalità strato intero, oppure ogni singola cassa in modalità cassa singola.
4. La colonna si sposta nella posizione X/Y programmata e abbassa lo strato sul pallet.
5. Il controllore ripete il ciclo, strato dopo strato, fino al raggiungimento dell'altezza del pallet programmata.
6. Il pallet finito viene scaricato sul sistema di trasporto verso l'avvolgitore o il magazzino e un nuovo pallet viene rilasciato automaticamente.

Applicazioni

Specifiche tecniche

Domande frequenti

D: Qual è la differenza tra la testa di presa a strato intero e la testa di presa a singolo caso?

R: La testa a strato intero preleva uno strato completo di cartoni in un unico movimento ed è l'opzione più veloce per cartoni uniformi. La testa per casse singole posiziona le casse una per una, il che si adatta a casse di dimensioni miste, modelli irregolari e frequenti cambi di prodotto. Entrambe le teste si adattano allo stesso palettizzatore a colonna singola, quindi la scelta può essere rivista man mano che la gamma di prodotti si sviluppa.

D: È possibile aggiungere questo pallettizzatore a una linea già in funzione?

R: Sì. La macchina è progettata per lavorare a valle di una macchina confezionatrice in cartone o incartonatrice e a monte di un avvolgitore. Condividi le dimensioni della cassa, la dimensione del pallet e le casse richieste al minuto e i nostri ingegneri confermeranno il layout della linea e lo schema di impilamento prima dell'ordine.

D: Quali dimensioni di pallet e altezze di impilamento sono supportate?

R: Vengono gestiti pallet standard da L1000-1200 x L1000-1200 mm, con una dimensione massima del modello pallet di L1200 x L1000 x A2200 mm. È possibile accogliere pallet di altre dimensioni con un design personalizzato.

D: Come viene consegnata e installata la macchina?

R: Il tempo di consegna è di circa 45 giorni. Il palettizzatore viene imballato in sacchi di film, cartoni di plastica e cartoni di legno per il trasporto marittimo. Gli ingegneri di LWT supportano l'installazione e la messa in servizio, in loco o da remoto, fino al corretto funzionamento dei primi pallet pieni.

Contatto

Inviaci le dimensioni della cassa, le dimensioni del pallet e la produzione oraria prevista: i nostri ingegneri ti restituiranno un disegno del modello di impilamento e un preventivo definitivo.

Preferisci vedere prima la macchina in funzione? Richiedi un video di una linea di pallettizzazione in funzione o prenota una chiamata con un tecnico LWT per rivedere il layout di fine linea.
