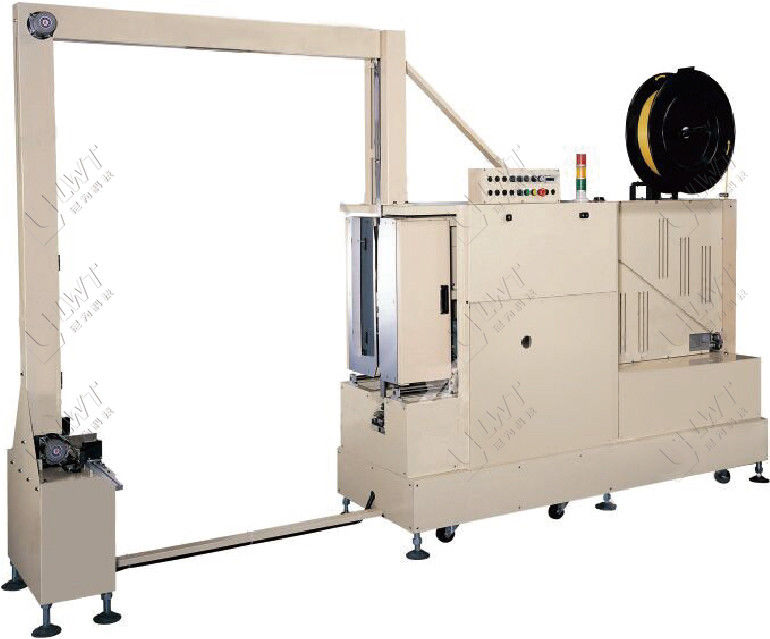

PLC macchina automatica di imballaggio cartone per balettatore freccia 380V

Nome dell'apparecchiatura: confezionatore automatico di frecce
1.2. Dimensioni della macchina: confezionatore a pressione
4285 (L) x950 (W) x: 3570 (H) mm (secondo il valore effettivo)
1.3Dimensioni degli articoli di legame applicabili: larghezza W1200 * altezza H2500 (mm) (massimo)
1.4Applicabile per la forza di legame: 15-80 kg
1.5Fornitura di corrente: 380V / 50Hz
1.6 Velocità di raggruppamento singola: 25~35 secondi/ corsia (escluso il tempo di consegna e posizionamento)
1.7- Altezza del tavolo: 500 mm
1.8Dimensioni del telaio dell'arco della macchina per la perforatura: W2050mm H2600mm
1.9Potenza totale di una singola macchina per perforare la spada: 3,4 kW
1.10, PET-PE con nastro di imballaggio: 13.5,15,16 mm (una larghezza facoltativa), spessore 0,6-1,2 mm, deviazione < 30 mm
1.11. sito di adesione a caldo: fusione a caldo nella parte superiore
1.12Metodo di imballaggio: movimento su e giù, imballaggio meccanico attraverso la spada, induzione fotoelettrica,raggruppamento di 2 o 3 canali (il numero di raggruppamenti è fissato in base alle esigenze specifiche dei clienti)
1.13. Il colore complessivo dell'aspetto della cassa è RAL7035 può essere personalizzato in base alle esigenze del cliente, e il colore del movimento è giallo avvertimento
1.14. Descrizione del flusso di lavoro della macchina:

1-2 Brevi passi di movimento:
1Le merci vengono spruzzate da linee elettriche e localizzate.
2Il segnale del punto di posizione viene trasmesso al riduttore con il freno, spostando la parte ospitante, le scaglie di pesce su entrambi i lati dall'angolo di guida, passano attraverso il motore convertitore di frequenza,trasmettere i componenti di penetrazione contemporaneamente, e raggiungere il contatto di posizionamento.
3Con il declino dell'ospite, l'elasticità sul pannello è vicina all'induzione dell'interruttore (e la distanza di imballaggio del motore principale in funzione nella distanza effettiva,con il carrello del vassoio e la scatola di stoccaggio in funzione allo stesso tempo, al fine di impedire la deriva della cintura di imballaggio o stringere la cintura di dispersione, in modo che il carrello e la scatola di stoccaggio abbiano la funzione di cintura di continuazione.
4Dopo il contatto e la confezione, tornare in macchina e spostare il punto di posizionamento verso l'alto.
(Le informazioni sull'allarme di errore sono visualizzate sull'interfaccia uomo-macchina)
2. Breve introduzione della ballerina a freccia
Parametri della macchina:
L'ospite viene posizionato in cima, dopo che la pila è posizionata, l'ospite cade e le parti sono al loro posto, e l'ospite cade e contatta il prodotto prima di legare la confezione.
Il punto di attacco è situato al centro del nastro trasportatore, che può essere adatto allo stesso tempo per diverse larghezze del fascio in linea della piastra di impilazione.
La cintura in PP o PET può essere utilizzata contemporaneamente, con una tensione massima fino a 80 kg.
2-2 Indicatori tecnici:
Numero di modello, FS-990
Dimensioni della macchina: tipo standard 4285 (L) x950 (W) x3579 (H) mm (variabile a seconda delle dimensioni del telaio della prua)
Dimensioni del telaio della prua: 2050 (W) x2600 (H) mm
Velocità della bale: 23 secondi / fascio
Tenuta dell'imballaggio 80 kg PP, larghezza di fascia PET 12-16 mm
Peso della macchina 1600 kg alimentazione 380V.50/60HZ.3 fase
Sistema di controllo
PLC navar
Funzionamento a touch screen, impostazione dei parametri
Posizione di controllo dell'interruttore di prossimità fotoelettrico
2-4. Vantaggi del prodotto
Il perforatore automatico a freccia a pressione è progettato per il fascio pesante della piastra di impilazione.
